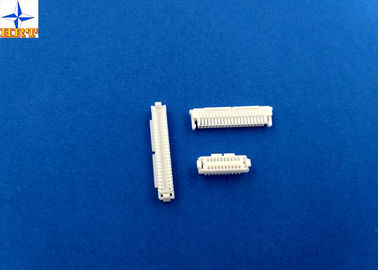

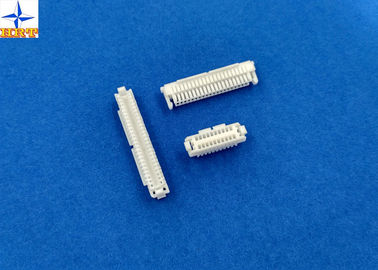

| Luogo di origine: | Dongguan, Cina (continente) |
| Marca: | HRT |
| Certificazione: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Numero di modello: | A1002HA-2XNP |
| Quantità di ordine minimo: | 5000 pz |
|---|---|
| Prezzo: | negotiated |
| Imballaggi particolari: | Bobina, metropolitana (tubo), nastro, borsa o come richiesto. |
| Tempi di consegna: | 5 - 8 giorni lavorativi dopo il pagamento controllato |
| Termini di pagamento: | TT, Western Union, Paypal, L/C |
| Capacità di alimentazione: | 28 milione pc al mese |
| Categoria: | Alloggio del cavo | Terminale adatto: | A1002T |
|---|---|---|---|
| Materiale: | Nylon66 UL94V-0 | Gamma del cavo: | AWG26# a 28# |
| Genere: | Femmina | Circuito: | 20 o 30 o 40 o 50 posizioni |
| Evidenziare: | Connettori del circuito stampato,I connettori del PWB fissano per imbarcare,Connettori di stile della piegatura Nylon66 |
||
1, dettagli della specificazione del prodotto
| Informazioni di base di dimensione | |||
| Colore | Bianco | ||
| Passo | 1.0mm | ||
| Abitazione del materiale | Nylon66 UL94V-0 | ||
| Applicazione | segnale, cavo imbarcare | ||
| Diametro dell'isolamento del cavo | massimo di 0.80mm. | ||
| Materiali terminali | Materiale d'ottone, rivestimento bianco | ||
| Pacchetto terminale | 15K pc/bobina | ||
| Terminale adatto | A1002-T | ||
| Metodo di lavorazione del terminale | E-timbrando prima dello stagnato di o d'oro flash | ||
| Proprietà elettriche | |||
| Valutazione corrente | 1A CA, CC | ||
| Valutazione di tensione | 50V CA, CC | ||
| Resistenza di contatto | 30mΩ massimo | ||
| Resistenza di isolamento | min 100mΩ | ||
| Tensione di resistenza | 500V AC/minute | ||
| Proprietà meccaniche | |||
| Gamma di temperature | -25℃ a ℃ 85 | ||
| Forza terminale di inserzione | 0.50kgf (massimo) | ||
| Terminale/alloggiare la forza di conservazione | 0.50kgf (minuto) | ||
| Pin Retention Force | 0.50kgf (minuto) | ||
| Altre informazioni prego gentilmente controllare la seguente immagine. | |||
2, introduzione per questo prodotti di serie
Avviso prego gentile che il prodotto di serie A1002, se potete comprare questo prodotto come insieme, il prezzo sarà reasonale e favorevole stessi.
1, terminali: A1002T (flash bianco o d'oro flash)
2, alloggio: Nuova versione di A1002H-NP & di A1002HA-2XNP & di A1002HA-2XNP
3, disegno di organizzazione pertinente e relazione sull'esperimento
Il collegamento seguente è archivio dettagliato per il vostro riferimento, del prodotto sarà utile voi.
Disegno di dimensione
Relazione sull'esperimento
3. Valutazioni & cavi applicabili
| Oggetto | Norma | ||
| Tensione nominale (massimo) | 50V AC/DC | Isolamento O.D. 0.80mm (massimo) | |
| Corrente nominale (massima) e cavi applicabili | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Gamma di temperatura ambiente | -25℃ ~ +85℃* | ||
*: Compreso l'aumento di temperatura terminale
4. Prestazione elettrica
| Descrizione della prova | Procedura | Requisito | |
| 4-1 |
Resistenza di contatto
|
Connettori del compagno, misura dal circuito asciutto, 20mV massimo, 10mA. (Basato sopra JIS C5402 5,4) | 20mΩ (massimo) |
| 4-2 | Resistenza di isolamento | I connettori del compagno, applicano la CC 500V fra il terminale o la terra adiacente. (Basato sopra il metodo 302 Cond di JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (minuto) |
| 4-3 | Tensione di resistenza dielettrica | I connettori del compagno, applicano 250V il CA (rms) per 1 minuto fra il terminale o la terra adiacente. (Basato sopra il metodo 301 di JIS C5402 5.1/MIL-STD-202) | Nessuna ripartizione. |
| 4-4 | Contatti la resistenza sulla parte unita | Unisca il cavo applicabile sopra al terminale, la misura dal circuito asciutto, 20mV (massimo). , 10mA. | 5mΩ (massimo) |
5. Prestazione meccanica
| Descrizione della prova | Procedura | Requisito | ||
| 5-1 | Forza di inserzione & di ritiro dell'azionatore | Inserisca e ritiri i connettori al tasso della velocità di 25±3mm/minuto. | Riferisca al paragrafo 7 | |
| 5-2 | La piegatura estrae la forza | Ripari il terminale unito, applichi assiale estraggono la forza sul cavo al ratto della velocità di 25±3mm/minuto. (Basato sopra JIS C5402 6,8) | AWG#28 | 1.0kgf (min) |
| AWG#30 | 0.8kgf (min) | |||
| AWG#32 | 0.5kgf (min) | |||
| 5-3 | Forza terminale di inserzione. | Inserisca il terminale unito nell'alloggio. | 0.50kgf (massimo) | |
| 5-4 | Terminale/alloggiare la forza di conservazione. | Applichi assiale estraggono la forza al tasso della velocità di 25±3mm/minuto sul terminale montato nell'alloggio. | 0.50kgf (minuto) | |
| 5-5 | Pin Retention Force | Applichi la forza di spinta assiale al tasso della velocità di 25±3mm/minuto | 0.50kgf (minuto) | |
| 5-6 | Durevolezza | Una volta accoppiato ripetutamente fino a 50 cicli dal tasso di ciclo 10 al minuto. | Resistenza di contatto 40mΩ (massimo) | |
| 5-7 | Vibrazione |
Ampiezza: 1.5mm PP Tempo di spazzata: 10-55-10 hertz in 1 durata minuta: 2 ore in asce di ogni X.Y.Z. (Basato sopra MIL-STD-202 il metodo 201A) |
Aspetto nessun danno. Resistenza di contatto 40mΩ (massimo) Discontinuità 1 μsec. (Massimo) |
|
| 5-8 | Scossa fisica | 490m/s ² {50G}, 3 colpi in asce di ogni X.Y.Z. (Basato sopra il metodo 213B Cond di JIS C0041/MIL-STD-202. ) | ||
4, la nostra manifestazione della famiglia di prodotto
Prego gentilmente guardare l'immagine seguente, potete conoscere la nostra gamma di prodotti da un modo semplice. Il nostro prodotto principale è alloggio del cavo, cavo per imbarcarsi sul connectoor, cavo al connettore del cavo, bordo-in connettori, nei connettori di FPC/FFC ed in più. Anche possiamo controllare il tasso difettoso in un valore basso, in modo dalle nostre parti sono accettate da famouse e dalla società internazionale come TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD ecc. E tutti i prodotti sono certificati dalla PORTATA, l'UL, RoHS. Per proteggere il evironment, alcune parti sono liberamente alogeno.
