Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Terminale dell'alloggio A2001 | Passo: | 2.00mm |
|---|---|---|---|
| Il numero del perno: | 02PIN ~ 18PIN | Materiale: | HSG: PA66, TER: Il bronzo fosforoso, D'oro flash orTin-ha placcato |
| Fila: | singolo | valutazione di fuoco-protezione: | UL 94V-0 |
| Evidenziare: | Connettori del circuito stampato,I connettori del PWB fissano per imbarcare,Connettore del passo di UL94V-0 2mm |
||
cavo per imbarcarsi sull'alloggio PA66 del passo 2.00mm del connettore/terminale del D'oro flash o stagnato
Descrizione:

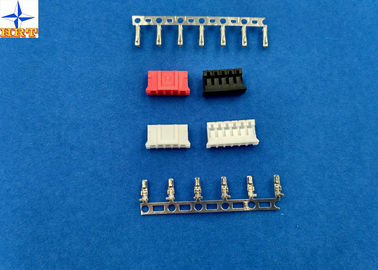

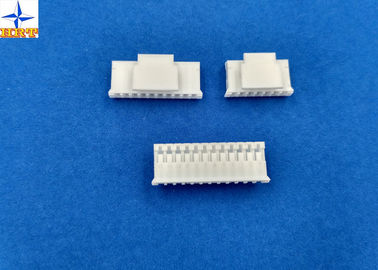

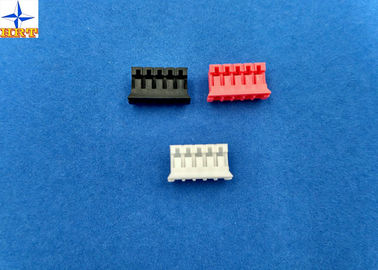

1. A2001series è A2001H-NP A2001HB-NP (singola fila che alloggia il terminale adatto di serie di A2001-T)
2, alloggio hanno usato i materiali: PA66, alogeno libero, valutazione della Fuoco-protezione è UL 94-V0. La quantità d'imballaggio minima è 1000pcs/bag.
3. il singolo alloggio che di fila abbiamo 2P~ 18P, la capacità di produzione quotidiana è 30 - 50 KPCS.
4.Terminals sono timbrati da bronzo fosforoso, E-timbrante prima dello stagnato di o il D'oro flash, ci ha stagnati che chiamiamo A2001-TPe, dorato noi che chiamiamo A2001-GPe, la quantità d'imballaggio minima è 20,000pcs/Reel. La capacità di produzione quotidiana è 300 - 400 KPCS.
gamma del cavo 5.Terminals': AWG #26--#30, isolamento OD is1.30mm (massimo).
| Descrizione della prova | Procedura | Requisito |
|
Resistenza di contatto |
Connettori del compagno, misura dal circuito asciutto, 20mV massimo, 10mA. (Basato sopra JIS C5402 5,4) | 20mΩ (massimo) |
| Resistenza di isolamento | I connettori del compagno, applicano unaCCdi 500Vfrail terminale o la terraadiacente. (Basato sopra il metodo 302 Cond di JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (minuto) |
| Tensione di resistenza dielettrica | I connettori del compagno, applicano 800V il CA (rms) per 1 minuto fra il terminale o la terra adiacente. (Basato sopra il metodo 301 di JIS C5402 5.1/MIL-STD-202)) | Nessuna ripartizione. |
| Contatti la resistenza sulla parte unita | Unisca il cavo applicabile sopra al terminale, la misura dal circuito asciutto, 20mV (massimo). , 10mA. | 5mΩ (massimo) |
| Stimato corrente | massimo di 2A AC/DC |
| Tensione valutata | 100V AC/DC |
| Resista alla tensione | 800V AC/minute |
| Resistenza di isolamento | Min 1000MΩ |
| Resistenza di contatto | 10MΩ massimo |
| Temperatura di funzionamento | -25 - 85°C |
Lanci il fosforo Brone/connettore bianco di 2.00mm del terminale della batteria
