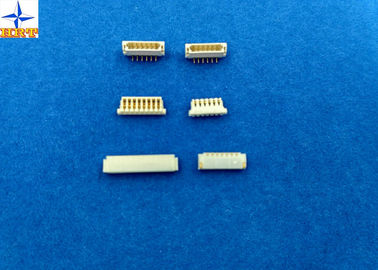

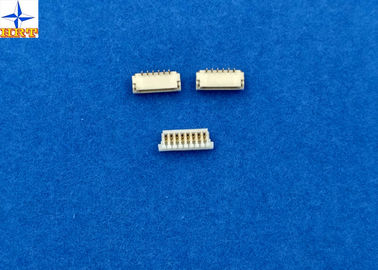

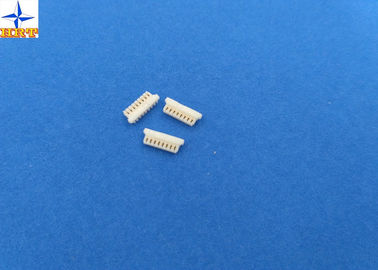

alloggi del connettore di spostamento dell'isolamento del passo di 0.8mm con il materiale A0800 di LCP
1, specificazione dettagliata:
1. informazioni di base:
- Colore: giallo-chiaro
- No. di fila: singolo
- Circuiti: 2pin a 22pin
- Placcato: Dorato
- Isolamento O.D.: 0.39mm
- Pezzi accoppiati: Wafer di serie A0800
- Materiale dell'alloggio: LCP (alogeno libero); PA46 standard
- Materiale dei contatti: bronzo fosforoso/stagnato
- Tipo del montaggio: Supporto di superficie
2. caratteristica elettrica:
- Valutazione corrente: 0.5A CA, CC (AWG#30); 0.2A CA, CC (AWG#36)
- Valutazione di tensione: 30V CA, CC
- Resistenza di contatto: 20mΩ massimo
- Resistenza di isolamento: 100mΩ
- Tensione di resistenza: 200V AC/minute
3. caratteristica meccanica:
- Gamma di temperature: - 25°C ~+85°C
Altri dati dettagliati controllano prego le immagini sotto.
2, disegno di ingegneria relativo e relazione sull'esperimento
L'immagine allegata è il nostro disegno di ingegneria standard e rapporto per il vostro riferimento, vi aiuterà a
conoscavi la nostri caratteristica di prodotto, quindi può scegliere i giusti modelli.
|
3. Valutazioni & cavi applicabili
| Oggetto |
Standard |
| Tensione nominale (massimo) |
30V AC/DC |
Isolamento O.D. 0.38mm (massimo) |
| Corrente nominale (massimo) e cavi applicabili |
AWG#32 0.5A AC/DC |
| Gamma di temperatura ambiente |
-25℃ ~ +85℃ |
*: Compreso l'aumento di temperatura terminale
4. Prestazione elettrica
| Verifichi la descrizione |
Procedura |
Requisito |
| 4-1 |
Resistenza di contatto
|
Accoppi i connettori, la misura dal circuito asciutto, 20mV il massimo, 10mA. (Basato sopra JIS C5402 5,4) |
20mΩ (massimo) |
| 4-2 |
Resistenza di isolamento |
Accoppi i connettori, applichi la CC 500V fra il terminale o la terra adiacente. (Basato sopra il metodo 302 Cond di JIS C5402 5.2/MIL-STD-202. B) |
100MΩ (minimo) |
| 4-3 |
Tensione di resistenza dielettrica |
Accoppi i connettori, applichi 200V il CA (rms) per 1 minuto fra il terminale o la terra adiacente. (Basato sopra il metodo 301 di JIS C5402 5.1/MIL-STD-202) |
Nessuna ripartizione. |
| 4-4 |
Resistenza di contatto sulla parte unita |
Unisca il cavo applicabile sopra al terminale, la misura dal circuito asciutto, 20mV (massimo). , 10mA. |
5mΩ (massimo) |
5. Prestazione meccanica
| Verifichi la descrizione |
Procedura |
Requisito |
| 5-1 |
Forza di inserzione & di ritiro dell'azionatore |
Inserisca e ritiri i connettori al tasso della velocità di 25±3mm/minuto. |
Riferisca al paragrafo 7 |
| 5-2 |
Il cavo estrae la forza |
La trazione del carico si applicherà ad un cavo parallelamente correttamente terminato ed alle direzioni perpendicolari. Il carico per tirare il cavo dall'incavo o per rompere il cavo sarà misurato. |
Direzione parallela |
Direzione perpendicolare |
| 0,30 kgf (minimi) |
0,15 kgf (minimi) |
| 5-3 |
Forza di conservazione alloggio/del terminale. |
Applichi assiale estraggono la forza al tasso della velocità di 25±3mm/minuto sul terminale montato nell'alloggio. |
0.25kgf (minimo) |
| 5-4 |
Forza di conservazione di Pin |
Applichi la forza di spinta assiale al tasso della velocità di 25±3mm/minuto |
0.25kgf (minimo) |
| 5-5 |
Durevolezza |
Una volta accoppiato ripetutamente fino a 50 cicli dal tasso di ciclo 10 al minuto. |
Resistenza di contatto 40mΩ (massimo) |
| 5-6 |
Vibrazione |
Ampiezza: 1.5mm PP
Tempo di spazzata: 10-55-10 hertz in 1 durata minuta: 2 ore in ogni X.Y.Z riduce.
(Basato sopra MIL-STD-202 il metodo 201A)
|
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
Discontinuità 1 μsec. (Massimo)
|
| 5-7 |
Scossa fisica |
490m/s il ² {50G}, 3 colpi in ogni X.Y.Z riduce. (Basato sopra il metodo 213B Cond di JIS C0041/MIL-STD-202. A) |
|
|
6. Prestazione ambientale ed altre
| Verifichi la descrizione |
Procedura |
Requisito |
| 6-1 |
Aumento di temperatura |
Carico di trasporto della corrente nominale. (Basato sopra l'UL 498) |
30℃ (massimo) |
| 6-2 |
Resistenza al calore |
85±2℃, 96 ore (basate sopra il metodo 108A Cond di JIS C0021/MIL-STD-202. A) |
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
|
| 6-3 |
Resistenza al freddo |
-25±3℃, 96 ore (basate sopra JIS C0020) |
| 6-4 |
Umidità |
Temperatura: 40±2℃
Umidità relativa: 90~95%
Durata: 96 ore
(Basato sopra il metodo 103B Cond di JIS C0022/MIL-STD-202. B)
|
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
Resistenza di isolamento 10MΩ (minima)
La tensione di resistenza dielettrica deve incontrare 4-3
|
| 6-5 |
Riciclaggio di temperatura |
5 cicli di:
a) -55℃ 30 minuti
b) +85℃ 30 minuti
(Basato sopra JIS C0025)
|
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
|
| 6-6 |
Spruzzo di sale |
Stagnato 12 ore/24 ore dorate di esposizione ad uno spruzzo di sale dalla soluzione di 5±1% a 35±2℃. (Basato sopra il metodo 101C Cond di JIS C0023/MIL-STD-202. B) |
| 6-7 |
Gas del SO2 |
24 ore di esposizione a 50±5ppm.
Gas del SO2 a 40±2℃.
|
| 6-8 |
Gas NH3 |
un'esposizione di 40 minuti a gas NH3 che evapora dalla soluzione dell'ammoniaca di 28%. |
| 6-9 |
Solderability |
Tempo di saldatura: sec 5±0.5.
Temperatura della lega per saldatura: 245±5℃
|
La lega per saldatura che bagna 95% di area immersa deve non mostrare vuoti, vaiolature |
| 6-10 |
Resistenza a calore di saldatura |
Nel reflowing
Riferisca al paragrafo 8
Saldi il metodo del ferro
Tempo di saldatura: sec 5±0.5.
Temperatura della lega per saldatura: 370℃ ~ 400℃
|
Aspetto nessun danno. |
7. Forza di inserzione/ritiro dell'azionatore
[Unità: kgf]
| Circuiti |
All'iniziale |
Circuiti |
All'iniziale |
| Inserzione (massimo) |
Ritiro (minimo) |
Inserzione (massimo) |
Ritiro (minimo) |
| 02 |
0,50 |
0,10 |
14 |
1,70 |
0,34 |
| 04 |
0,70 |
0,14 |
15 |
1,80 |
0,36 |
| 08 |
1,10 |
0,22 |
16 |
1,90 |
0,38 |
| 10 |
1,30 |
0,26 |
17 |
2,00 |
0,40 |
| 12 |
1,50 |
0,30 |
20 |
2,30 |
0,46 |
|
