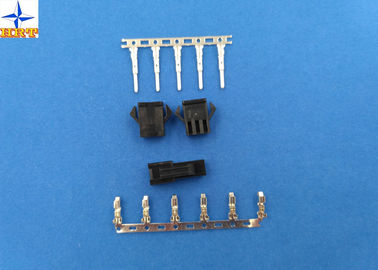

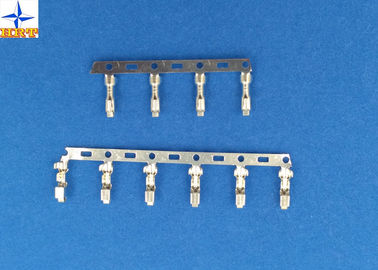

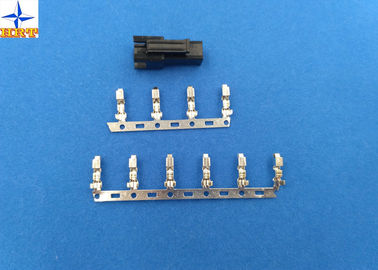

terminali bianchi del bronzo fosforoso, terminali del connettore della piegatura del passo P/N MP di 2.5mm

Grande immagine : terminali bianchi del bronzo fosforoso, terminali del connettore della piegatura del passo P/N MP di 2.5mm

Dettagli:

Luogo di origine:	Dongguan, Cina (continente)
Marca:	HRT
Certificazione:	ISO9001/ ISO14001/UL/RoHS/REACH
Numero di modello:	C2505F-T

Termini di pagamento e spedizione:

Quantità di ordine minimo:	pc 75K
Prezzo:	Negotiated
Imballaggi particolari:	il vassoio con fuori inscatola
Tempi di consegna:	5 - 8 giorni lavorativi dopo il pagamento controllato
Termini di pagamento:	TT, Western Union, Paypal, L/C
Capacità di alimentazione:	100 milione pc al mese

Contatto

Descrizione di prodotto dettagliata

Pece:	2.50mm	Gamma del cavo:	AWG#22 - #28
Materiale:	Bronzo fosforoso	Finitura:	stagnato
Tipo di connettore:	terminale di connnector del cavo	Isolamento O.D:	1.80mm (massimo)
Evidenziare:	Connettore del terminale della piegatura , Terminale della piegatura del connettore

AWG#22 - 28 CA dei terminali C2505F-T 1500V del connettore del cavo di Ptich 2.50mm/minuto

1, la specificazione del prodotto compreso le proprietà elettriche e meccaniche di base di informazioni di dimensione.

Informazioni di base di dimensione
Stile dell'interfaccia di termine		piegatura o compressione
Metodi di lavorazione		E-timbrando prima dello stagnato di
Isolamento O.D.		1.80mm (massimo)
Numero del pezzo.		C2505F-TPE
Applicazione		segnale

Proprietà elettriche
Valutazione corrente		3A CA, CC
Valutazione di tensione		250V CA, CC
Resistenza di contatto		10mΩ massimo
Resistenza di isolamento		min 500mΩ
Tensione di resistenza		1500V AC/minute

Proprietà meccaniche
Gamma di temperature		-25℃ a ℃ 85
L'altro di informazioni controllo gentile prego la seguente immagine.

2, disegno relativo e rapporto

Le seguenti immagini sono disegno di ingegneria e la relazione sull'esperimento per il vostro riferimento, desidera che queste possano aiutarvi ad acquistare le parti di destra e di ideale noi. Grazie!

terminali bianchi del bronzo fosforoso, terminali del connettore della piegatura del passo P/N MP di 2.5mm

Relazione sull'esperimento
