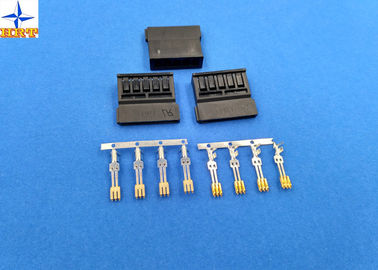

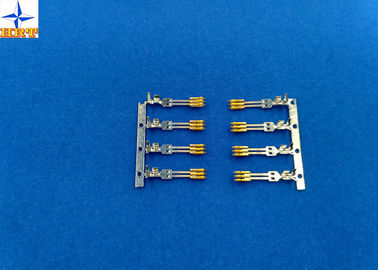

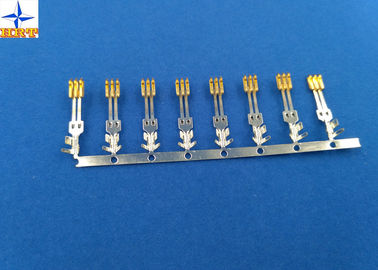

Terminali A3800-T del connettore del cavo di Ptich 1.27mm con il materiale di Bronzne del fosforo
1, la specificazione del prodotto compreso le proprietà elettriche e meccaniche di base di informazioni di dimensione.
Informazioni di base di dimensione |
Stile dell'interfaccia di termine |
piegatura o compressione |
Metodi di lavorazione |
E-timbrando prima di dorato |
Isolamento O.D. |
2.10mm (massimo) |
Numero del pezzo. |
A3800-G3PE o A3800G5PE |
Applicazione |
segnale |
|
Proprietà elettriche |
Valutazione corrente |
1.5A CA, CC |
Valutazione di tensione |
15V CA, CC |
Resistenza di contatto |
20mΩ massimo |
Resistenza di isolamento |
min 1000mΩ |
Tensione di resistenza |
500V AC/minute |
|
Proprietà meccaniche |
Gamma di temperature |
-25℃ a ℃ 85 |
L'altro di informazioni controllo gentile prego la seguente immagine. |
2, disegno relativo e rapporto
Le seguenti immagini sono disegno di ingegneria e la relazione sull'esperimento per il vostro riferimento, desidera che queste possano aiutarvi ad acquistare le parti di destra e di ideale noi. Grazie!
1. portata
Questa specificazione soddisfa le esigenze della prestazione di prodotto della serie dei connettori del pothook del passo di SATA 1.27mm.
2. Costruzione, dimensioni, materiale & placcatura
Vedi i disegni allegati
3. Valutazioni & cavi applicabili
Oggetto |
Standard |
Tensione nominale (massimo) |
15V AC/DC |
Isolamento O.D. 2.10mm (massimo) |
Corrente nominale (massimo) e cavi applicabili |
AWG#18 |
1.5A AC/DC |
AWG#20 |
1.5A AC/DC |
AWG#22 |
1.5A AC/DC |
Gamma di temperatura ambiente |
-25℃ ~ +85℃* |
*: Compreso l'aumento di temperatura terminale
4. Prestazione elettrica
Verifichi la descrizione |
Procedura |
Requisito |
4-1 |
Resistenza di contatto
|
Accoppi i connettori, la misura dal circuito asciutto, 20mV il massimo, 10mA. (Basato sopra JIS C5402 5,4) |
20mΩ (massimo) |
4-2 |
Resistenza di isolamento |
Accoppi i connettori, applichi la CC 500V fra il terminale o la terra adiacente. (Basato sopra il metodo 302 Cond di JIS C5402 5.2/MIL-STD-202. B) |
1000MΩ (minimo) |
4-3 |
Tensione di resistenza dielettrica |
Accoppi i connettori, applichi 500V il CA (rms) per 1 minuto fra il terminale o la terra adiacente. (Basato sopra il metodo 301 di JIS C5402 5.1/MIL-STD-202) |
Nessuna ripartizione. |
4-4 |
Resistenza di contatto sulla parte unita |
Unisca il cavo applicabile sopra al terminale, la misura dal circuito asciutto, 20mV (massimo). , 10mA. |
10mΩ (massimo) |
5. Prestazione meccanica
Verifichi la descrizione |
Procedura |
Requisito |
5-1 |
Forza di inserzione & di ritiro dell'azionatore |
Inserisca e ritiri l'azionatore al tasso della velocità di 25±3mm/minuto. |
Riferisca al paragrafo 7 |
5-2 |
La piegatura estrae la forza |
Ripari il terminale unito, applichi assiale estraggono la forza sul cavo al ratto della velocità di 25±3mm/minuto. (Basato sopra JIS C5402 6,8) |
AWG#18 |
kgf 6,0 (minimo) |
AWG#20 |
kgf 5,0 (minimo) |
AWG#22 |
kgf 4,0 (minimo) |
5-3 |
Forza terminale di inserzione. |
Inserisca il terminale unito nell'alloggio. |
0,80 kgf (massimo) |
5-4 |
Forza di conservazione alloggio/del terminale. |
Applichi assiale estraggono la forza al tasso della velocità di 25±3mm/minuto sul terminale montato nell'alloggio. |
kgf 3,00 (minimo) |
5-5 |
Durevolezza |
Una volta accoppiato ripetutamente fino a 50 cicli dal tasso di ciclo 10 al minuto. |
Resistenza di contatto 40mΩ (massimo) |
5-6 |
Vibrazione |
Ampiezza: 1.5mm PP
Tempo di spazzata: 10-55-10 hertz in 1 durata minuta: 2 ore in ogni X.Y.Z riduce.
(Basato sopra MIL-STD-202 il metodo 201A)
|
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
Discontinuità 1 μsec. (Massimo)
|
5-7 |
Scossa fisica |
490m/s il ² {50G}, 3 colpi in ogni X.Y.Z riduce. (Basato sopra il metodo 213B Cond di JIS C0041/MIL-STD-202. A) |
|
6. Prestazione ambientale ed altre
Verifichi la descrizione |
Procedura |
Requisito |
6-1 |
Aumento di temperatura |
Carico di trasporto della corrente nominale. (Basato sopra l'UL 498) |
30℃ (massimo) |
6-2 |
Resistenza al calore |
85±2℃, 96 ore (basate sopra il metodo 108A Cond di JIS C0021/MIL-STD-202. A) |
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
|
6-3 |
Resistenza al freddo |
-25±3℃, 96 ore (basate sopra JIS C0020) |
6-4 |
Umidità |
Temperatura: 40±2℃
Umidità relativa: 90~95%
Durata: 96 ore
(Basato sopra il metodo 103B Cond di JIS C0022/MIL-STD-202. B)
|
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
Resistenza di isolamento 100MΩ (minima)
La tensione di resistenza dielettrica deve incontrare 4-3
|
6-5 |
Riciclaggio di temperatura |
5 cicli di:
a) -55℃ 30 minuti
b) +85℃ 30 minuti
(Basato sopra JIS C0025)
|
Aspetto nessun danno.
Resistenza di contatto 40mΩ (massimo)
|
6-6 |
Spruzzo di sale |
Stagnato 12 ore/24 ore dorate di esposizione ad uno spruzzo di sale dalla soluzione di 5±1% a 35±2℃. (Basato sopra il metodo 101D Cond di JIS C0023/MIL-STD-202. B) |
6-7 |
Lega per saldatura-abilità |
Tempo di saldatura: sec 5±0.5.
Temperatura della lega per saldatura: 245±5℃
|
La lega per saldatura che bagna 95% di area immersa deve non mostrare vuoti, vaiolature |
6-8 |
Resistenza a calore di saldatura |
Metodo del vaso della lega per saldatura
Tempo di saldatura: sec 10±0.5.
Temperatura della lega per saldatura: 260±5℃
Metodo del ferro della lega per saldatura
Tempo di saldatura: sec 5±0.5.
Temperatura della lega per saldatura: 370℃ ~ 400℃
|
Aspetto nessun danno. |
7. Forza di inserzione/ritiro dell'azionatore
[Unità: kgf]
Circuiti |
All'iniziale |
Inserzione (massimo) |
Ritiro (minimo) |
- |
4,50 |
1,00 |
|
3, applicazione fied del prodotto
Il terminale sarà utilizzato insieme con l'alloggio di serie A3800 e lavoro della volontà al pozzo della prestazione
nella trasmissione del segnale e della corrente.
