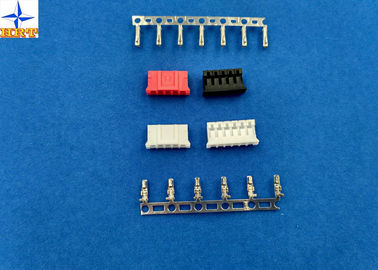

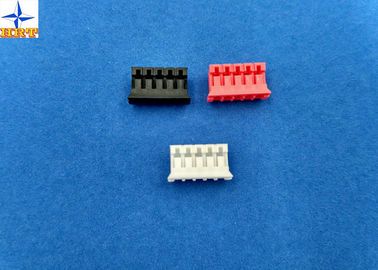

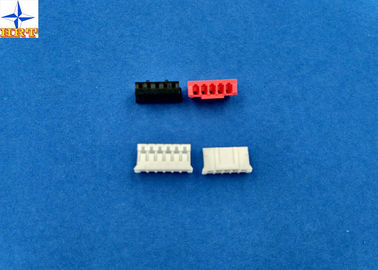

Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm

Porcellana Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm fornitore
Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm fornitore Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm fornitore Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm fornitore

Grande immagine :  Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm

Dettagli:

Luogo di origine: Dongguan, Cina (continente)
Marca: HRT
Certificazione: ISO9001/ ISO14001/UL/RoHS/REACH
Numero di modello: A2001H-NP

Termini di pagamento e spedizione:

Quantità di ordine minimo: 5000 pz
Prezzo: Negotiated
Imballaggi particolari: Borsa con il cartone esterno
Tempi di consegna: 5 - 8 giorni lavorativi dopo il pagamento controllato
Termini di pagamento: TT, Western Union, Paypal, L/C
Capacità di alimentazione: 28 milione pc al mese
Descrizione di prodotto dettagliata
Categoria: Alloggi della piegatura Wafer adatto: Serie A2001
Materiale: PA66 Gamma del cavo: AWG30# a 26#
Infiammabilità: UL94V-0 Diametro dell'isolamento del cavo: massimo di 1.30mm.
Evidenziare:

PWB per fissare i connettori

,

Bordo per fissare i connettori

,

Cavo della piegatura di pH per imbarcarsi su connettore



1, la specificazione di questo prodotto



Dalla seguente tavola scegliere la destra parte da noi.



Informazioni di base di dimensione
Terminali adatti Serie di A2001T
Applicazione Segnale, cavo--bordo
Passo 2.00mm
Colore Bianco
Fila Singolo
Chiuda alla parte di accoppiamento Senza
Circuiti 2 - 18 perni (posizione)
Genere Recipiente
Materiali terminali Materiale del bronzo fosforoso, stagnato o rivestimento del d'oro flash

                                                       Proprietà elettriche
Valutazione corrente 2,0 UN CA, CC
Valutazione di tensione UN CA DI 100 V, CC
Resistenza di contatto mΩ 10 massimo
Resistenza di isolamento Un min di 1000 MΩ
Tensione di resistenza 800V AC/minute

                                                        Proprietà meccaniche
Gamma di temperature -25℃ a ℃ 85
                           L'altro di informazioni controllo gentile prego la seguente immagine.



2, disegno relativo e rapporto



Le immagini di Folllowing sono fuori relazione sull'esperimento e For Your Information esatto del disegno di ingegneria, prego assegno gentile, desidera che possa aiutarvi ad ottenere di che cosa realmente avete bisogno.

Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm

Prestazione meccanica



Verifichi la descrizione Procedura Requisito
5-1 Forza di inserzione & di ritiro dell'azionatore Inserisca e ritiri i connettori al tasso della velocità di 25±3mm/minuto. Riferisca al paragrafo 7-2
5-2 La piegatura estrae la forza Ripari il terminale unito, applichi assiale estraggono la forza sul cavo al ratto della velocità di 25±3mm/minuto. (Basato sopra JIS C5402 6,8) AWG#24 3.0kgf (min)
AWG#26 2.0kgf (min)
AWG#28 1.0kgf (min)
AWG#30 0.8kgf (min)
5-3 Forza terminale di inserzione. Inserisca il terminale unito nell'alloggio. 1.00kgf (massimo)
5-4 Forza di conservazione alloggio/del terminale. Applichi assiale estraggono la forza al tasso della velocità di 25±3mm/minuto sul terminale montato nell'alloggio. 1.50kgf (minimo)
5-5 Forza di conservazione di Pin Applichi la forza di spinta assiale al tasso della velocità di 25±3mm/minuto 1.00kgf (minimo)
5-6 Chiuda il carico di snervamento

Accoppi i connettori e separi finché entrambi i fermi non si rompano al tasso della velocità di

25±3mm/minuto

3.00kgf (minimo)
5-7 Durevolezza Una volta accoppiato ripetutamente fino a 50 cicli dal tasso di ciclo 10 al minuto. Resistenza di contatto 20mΩ (massimo)
5-8 Vibrazione

Ampiezza: 1.5mm PP

Tempo di spazzata: 10-55-10 hertz in 1 durata minuta: 2 ore in ogni X.Y.Z riduce.

(Basato sopra MIL-STD-202 il metodo 201A)

Aspetto nessun danno.

Resistenza di contatto 20mΩ (massimo)

Discontinuità 1 μsec. (Massimo)

5-9 Scossa fisica 490m/s il ² {50G}, 3 colpi in ogni X.Y.Z riduce. (Basato sopra il metodo 213B Cond di JIS C0041/MIL-STD-202. A)




3, le caratteristiche del prodotto

Ciò è un connettore sottile e di basso profilo 8.0mm del passo di 2.0mm dell'altezza dopo il montaggio e 4.5mm di larghezza. È destinata per rispondere all'esigenza del collegamento ad alta densità dei cavi interni ai circuiti stampato. È
comprima, altamente affidabile e basso nel costo.

• Contatto affidabile
• Intestazione completamente protetta
• Meccanismo di conservazione del circuito stampato
• Modello di superficie del supporto (SMT)



4, modo di consegna



Abbiamo buona cooperazione con la società di consegna del famouse del mondo e la latta ci offre il servizio di VIP ed il prezzo favorevole. È sicuro che il vostro purchasement può essere costato giù via la nostra forza.



Cavo della piegatura di JST pH per imbarcarsi su connettore senza alloggio del cavo del passo della serratura 2.0mm
