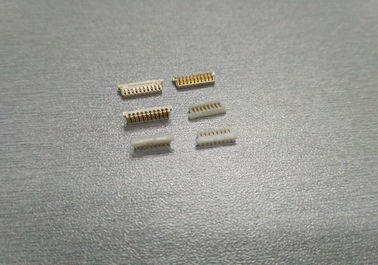

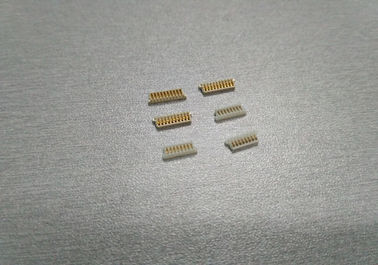

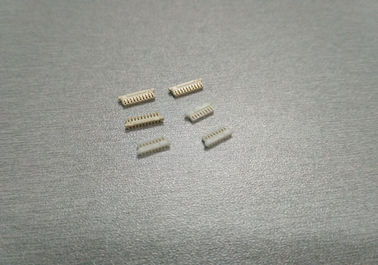

sostituzione del connettore dei connettori JST SUR di spostamento dell'isolamento del passo di 0.8mm

1, specificazione dettagliata:

        1. informazioni di base:

• Colore: Crema
• No. di fila: Singolo
• Circuiti: 2pin a 22pin
• Isolamento O.D.: 0.39mm
• Pezzi accoppiati: Wafer di A0800series
• Materiale di Pin del wafer: Bronzo fosforoso o stagnato
• Linguette della lega per saldatura: Bronzo fosforoso o stagnato
• Wafer: di tipo corrente: Nylon 46 UL94V-0 (crema); Alogeno libero: LCP UL94V-0
• Tipo del montaggio: Tipo staccabile
  Stile di IDC, tipo compatto, tipo di basso profilo

        2. caratteristica elettrica:

• Valutazione corrente: 0.5A CA, CC (AWG#30); 0.2A CA, CC (AWG#36)
• Valutazione di tensione: 30V CA, CC
• Resistenza di contatto: 20mΩ massimo
• Resistenza di isolamento: 100mΩ
• Tensione di resistenza:  200V AC/minute

        3. caratteristica meccanica:

• Gamma di temperature: - 25°C ~+85°C
• Forza di conservazione alloggio/del terminale: 0.25kgf (minimo)
• Forza di conservazione di Pin: 0.25kgf (minimo)

 2, disegno di ingegneria relativo e relazione sull'esperimento

L'immagine allegata è il nostro disegno di ingegneria standard e rapporto per il vostro riferimento, vi aiuterà a

conoscavi la nostri caratteristica di prodotto, quindi può scegliere i giusti modelli.

                                                             Disegno semplificato di dimensione

                                                                                 Relazione sull'esperimento

4, campo di applicazione di questa parte

Parte di queste serie è ideale per la maggior parte dell'elettrodomestico, il computer, dispositivo di comunicazione. Anche possiamo controllare il tasso difettoso in un valore basso, in modo dalle nostre parti sono accettate dalla società dell'internazionale e del famouse come TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD ecc. E tutti i prodotti sono certificati dalla PORTATA, l'UL, RoHS. Per proteggere il evironment, alcune parti sono alogeno libero.

5, spedizione sicura e veloce di multiplo,

Il vario modo rapido della consegna può essere offerto da noi, quindi potete convincere le nostre parti per provare molto in un periodo ridotto. E rende il vostro lavoro più efficace. Lascici lavorano insieme, collegano il mondo.
