I connettori terminali di una batteria di fila 3.96mm con l'alloggio laterale dell'entrata bronzo fosforoso/dell'ottone

I connettori terminali di una batteria di fila 3.96mm con l'alloggio laterale dell'entrata bronzo fosforoso/dell'ottone

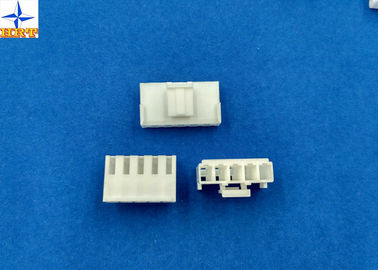

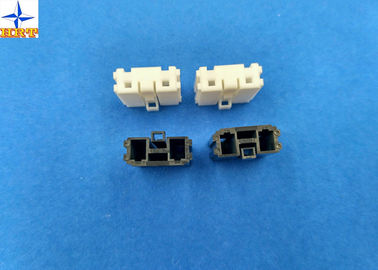

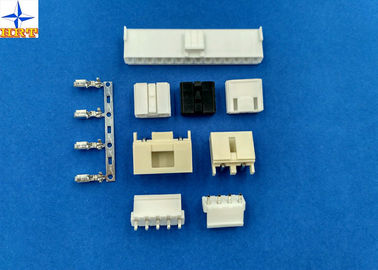

    • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing
    • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing
    • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing
  • One Row Battery Terminal Connectors 3.96mm With Brass / Phosphor Bronze Side entry Housing

    Dettagli:

    Luogo di origine: Dongguan, Cina (continente)
    Marca: HRT
    Certificazione: ISO9001/ ISO14001/UL/RoHS/REACH
    Numero di modello: A3961HA-NP

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 5000 pz
    Prezzo: USD0.005 to 0.008 per pcs
    Imballaggi particolari: borsa con il cartone di carta dell'esterno
    Tempi di consegna: 5 - 8 giorni lavorativi dopo il pagamento controllato
    Termini di pagamento: TT, Western Union, Paypal, L/C
    Capacità di alimentazione: 28 milione pc al mese
    Contattaci
    Descrizione di prodotto dettagliata
    Circuiti: 2 perni - 15 perni Serratura accoppiamento: con
    materiale terminale: Ottone o bronzo fosforoso Diametro dell'isolamento del cavo: AWG18# a 22#
    Terminale di rivestimento: stagnato Terminali adatti: 3.00mm massimi

    1, la specificazione di prodotto



    Attraverso la scheda seguente, avrete una buona comprensione per il nostro prodotto. Inoltre, correlato

    il prodotto di questa parte gradisce i terminali, wafer (angolo retto o verticale) può essere offerto da noi anche.



     Informazioni di base di dimensione
    Colore Bianco
    Materiale Nylon66
    Fila Singolo
    Passo 3.96mm
    Infiammabilità UL94V-0
    Gamma del cavo Serie di A3961T
    Metodo di lavorazione terminale E-timbrando prima dello stagnato di
    Numero del pezzo. A3961HA-NP

                                                            Proprietà elettriche
    Valutazione corrente 7A CA, CC
    Valutazione di tensione 250V CA, CC
    Resistenza di contatto 10mΩ massimo
    Resistenza di isolamento min 1000mΩ
    Tensione di resistenza 1500V AC/minute

                                                          Proprietà meccaniche
    Gamma di temperature -25℃ a ℃ 85
               L'altro di informazioni controllo gentile prego la seguente immagine.



    2, disegno relativo e rapporto



    Potete ottenere più caratteristiche da sotto l'immagine, con questa, voi potete conoscere molto chiaro il nostro prodotto.



    I connettori terminali di una batteria di fila 3.96mm con l'alloggio laterale dell'entrata bronzo fosforoso/dell'ottone

    I connettori terminali di una batteria di fila 3.96mm con l'alloggio laterale dell'entrata bronzo fosforoso/dell'ottone

    Prestazione ambientale ed altre



    Verifichi la descrizione Procedura Requisito
    6-1 Aumento di temperatura Carico di trasporto della corrente nominale. (Basato sopra l'UL 498) 30℃ (massimo)
    6-2 Resistenza al calore 85±2℃, 96 ore (basate sopra il metodo 108A Cond di JIS C0021/MIL-STD-202. A)

    Aspetto nessun danno.

    Resistenza di contatto 20mΩ (massimo)

    6-3 Resistenza al freddo -25±3℃, 96 ore (basate sopra JIS C0020)
    6-4 Umidità

    Temperatura: 40±2℃

    Umidità relativa: 90~95%

    Durata: 96 ore

    (Basato sopra il metodo 103B Cond di JIS C0022/MIL-STD-202. B)

    Aspetto nessun danno.

    Resistenza di contatto 20mΩ (massimo)

    Resistenza di isolamento 1000MΩ (minima)

    La tensione di resistenza dielettrica deve incontrare 4-3

    6-5 Riciclaggio di temperatura

    5 cicli di:

    a) -55℃ 30 minuti

    b) +85℃ 30 minuti

    (Basato sopra JIS C0025)

    Aspetto nessun danno.

    Resistenza di contatto 20mΩ (massimo)

    6-6 Spruzzo di sale Stagnato 12 ore/24 ore dorate di esposizione ad uno spruzzo di sale dalla soluzione di 5±1% a 35±2℃. (Basato sopra il metodo 101D Cond di JIS C0023/MIL-STD-202. B)
    6-7 Gas del SO2

    24 ore di esposizione a 50±5ppm.

    Gas del SO2 a 40±2℃.

    6-8 Gas NH3 un'esposizione di 40 minuti a gas NH3 che evapora dalla soluzione dell'ammoniaca di 28%.

    Forza di inserzione/ritiro dell'azionatore

    [Unità: kgf]

    Circuiti All'iniziale Circuiti All'iniziale
    Inserzione (massimo) Ritiro (minimo) Inserzione (massimo) Ritiro (minimo)
    Singolo 1,00 0,20 09 7,50 2,20
    02 2,00 0,40 10 8,00 2,50
    03 3,00 0,60 11 9,00 2,80
    04 4,00 0,80 12 9,50 3,10
    05 4,50 1,00 13 10,00 3,40
    06 5,50 1,30 14 11,00 3,70
    07 6,00 1,60 15 11,50 4,00
    08 7,00 1,90



    3, FAQ:
    Q1: È voi produttore o la società per azioni?
    A: Siamo un produttore con 12 anni di azienda manifatturiera professionale di esperienza che si specializza in produzione, ricerca e sviluppo, vendite di varietà di connettori elettronici, terminali, wafer ecc.

    Q2: Come controllare la qualità dei vostri prodotti?
    A: La qualità è vita della nostra società. Il controllo del personale di controllo di qualità ogni procedura secondo il programma ISO9001. Tutti parte are100% provato prima della spedizione.

    Q3: Dove la vostra fabbrica è individuata e come possiamo visitare là?
    A: La nostra società è situata nella città di Dongguan, la provincia del Guangdong, Cina. È vicina a Shenzhen

    Q4: Come posso ottenere il campione?
    A: Il campione è gratis, ma la spesa di trasporto beared dai clienti.

    Q5: A cui i vostri prodotti si applicano?
    A: I nostri prodotti si applicano uso automobilistico, l'attrezzatura di conmmunication, l'uso industriale, l'elettrodomestico, l'elettronica, ecc.
