Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | A1501-TPE | Pece: | 1.50mm |
|---|---|---|---|
| Finitura: | stagnato | Materiale: | TER: Fosforo Bronzne |
| Isolamento O.D,: | 1.15mm (massimo) | valutazione di Fuoco-protezione: | UL 94V-0 |
| utilizzato in: | Alloggio di serie A1501 | Gamma del cavo: | AWG#22--#28 |
| Evidenziare: | connettori del cavo della piegatura,Terminale della piegatura del connettore |
||
Descrizione:

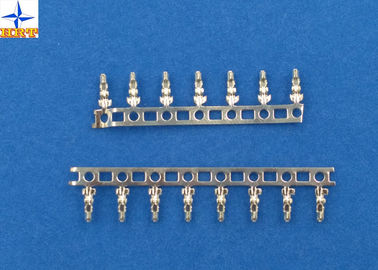

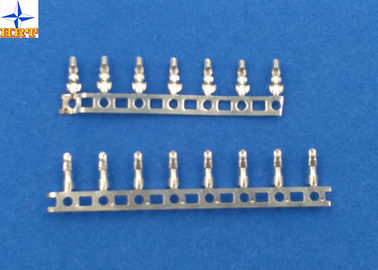

1. I terminali di serie A1501 sono timbrati da bronzo fosforoso, E-timbrare beforeTin-placcato, ci hanno stagnati che chiamiamo A1501-TPe, la quantità d'imballaggio minima è 20,000pcs/Reel. La capacità di produzione quotidiana è 300 - 400 KPCS.
2. Gamma del cavo dei terminali: AWG #22--#28insulation OD is0.90mm (massimo).
3. terminale di serie A1501 utilizzato nell'alloggio di A 1501series
Forza di inserzione/ritiro dell'azionatore:
| Verifichi la descrizione | Procedura | Requisito |
|
Resistenza di contatto |
Accoppi i connettori, la misura dal circuito asciutto, 20mV il massimo, 10mA. (Basato sopra JIS C5402 5,4) | 20mΩ (massimo) |
| Resistenza di isolamento | Accoppi i connettori, applichi unaCCdi 500Vfrail terminale o la terraadiacente. (Basato sopra il metodo 302 Cond di JIS C5402 5.2/MIL-STD-202. B) | 1000 MΩ (minimi) |
| Tensione di resistenza dielettrica | Accoppi i connettori, applichi 800V il CA (rms) per 1 minuto fra il terminale o la terra adiacente. (Basato sopra il metodo 301 di JIS C5402 5.1/MIL-STD-202)) | Nessuna ripartizione. |
| Resistenza di contatto sulla parte unita | Unisca il cavo applicabile sopra al terminale, la misura dal circuito asciutto, 20mV (massimo). , 10mA. | 5mΩ (massimo) |
Elettrico:
| Corrente valutata | massimo di 3A AC/DC |
| Tensione valutata | 350V AC/DC |
| Tensione di Withstand | 500V AC/minute |
| Resistenza di isolamento | Min 1000MΩ |
| Resistenza di contatto | 20MΩ massimo |
| Temperatura di funzionamento | -25 - 85°C |
Disegno:
Qualità:
Il metallo il Co. elettronico, Ltd.to di Plastic& del xinpei del mondo fornisce ai clienti la responsabilità di servizio di alta efficienza, procede a tutta velocità, l'inseguimento dei endess
Eccetto la placcatura, dalla lavorazione con utensili di progettazione, timbrante, stampaggio ad iniezione, monti, provare, imballanti. Tutto il
il punto sta facendo da noi stessi. Così possiamo controllare la qualità.
1. Manifatturiero sotto i comandi rigorosi.
2. 9001:2008 di ISO
3. Certificazione dell'UL
4. Portata Cetitifaction
5. Conformità di RoHS
6. OEM per l'IMPULSO
7. Politica ambientale attiva
8. Ogni 3times provato modulo (non appena lotto provato)
