Dettagli:
Termini di pagamento e spedizione:
|
| Categoria: | alloggio del cavo | Terminale adatto: | A1002T |
|---|---|---|---|
| Materiale: | Nylon66 UL94V-0 | Gamma del cavo: | AWG28# a 32# |
| Sesso: | Femminile | Posizioni: | 2 - 30 perni (circuiti) |
| Evidenziare: | PWB per fissare i connettori,Bordo per fissare i connettori |
||

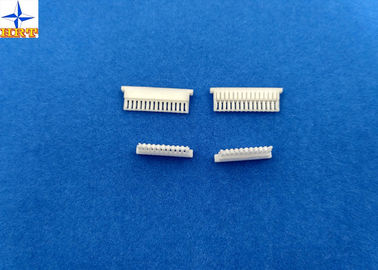

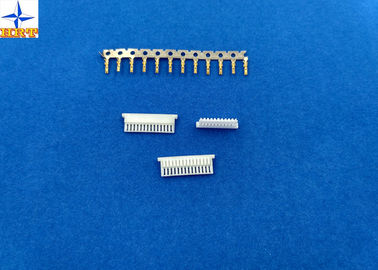

1, dettagli della specificazione del prodotto
| Informazioni di base di dimensione | |||
| Colore | Bianco | ||
| Passo | 1.0mm | ||
| Materiale dell'alloggio | Nylon66 UL94V-0 | ||
| Applicazione | Segnale, cavo imbarcare | ||
| Diametro dell'isolamento del cavo | massimo di 0.80mm. | ||
| Metodo di lavorazione terminale | E-timbrando prima dello stagnato di o d'oro flash | ||
| Proprietà elettriche | |||
| Valutazione corrente | 1A CA, CC | ||
| Valutazione di tensione | 50V CA, CC | ||
| Resistenza di contatto | 30mΩ massimo | ||
| Resistenza di isolamento | min 100mΩ | ||
| Tensione di resistenza | 500V AC/minute | ||
| Proprietà meccaniche | |||
| Gamma di temperature | -25℃ a ℃ 85 | ||
| Forza terminale di inserzione | 0.50kgf (massimo) | ||
| Forza di conservazione alloggio/del terminale | 0.50kgf (minimo) | ||
| Forza di conservazione di Pin | 0.50kgf (minimo) | ||
| L'altro di informazioni controllo gentile prego la seguente immagine. | |||
2, disegno di ingegneria pertinente e relazione sull'esperimento
Il collegamento seguente è archivio dettagliato per il vostro riferimento, del prodotto sarà utile voi.
3, relazione sull'esperimento principale
3. Valutazioni & cavi applicabili
| Oggetto | Standard | ||
| Tensione nominale (massimo) | 50V AC/DC | Isolamento O.D. 0.80mm (massimo) | |
| Corrente nominale (massimo) e cavi applicabili | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| Gamma di temperatura ambiente | -25℃ ~ +85℃* | ||
*: Compreso l'aumento di temperatura terminale
4. Prestazione elettrica
| Verifichi la descrizione | Procedura | Requisito | |
| 4-1 |
Resistenza di contatto
|
Accoppi i connettori, la misura dal circuito asciutto, 20mV il massimo, 10mA. (Basato sopra JIS C5402 5,4) | 20mΩ (massimo) |
| 4-2 | Resistenza di isolamento | Accoppi i connettori, applichi la CC 500V fra il terminale o la terra adiacente. (Basato sopra il metodo 302 Cond di JIS C5402 5.2/MIL-STD-202. B) | 100MΩ (minimo) |
| 4-3 | Tensione di resistenza dielettrica | Accoppi i connettori, applichi 250V il CA (rms) per 1 minuto fra il terminale o la terra adiacente. (Basato sopra il metodo 301 di JIS C5402 5.1/MIL-STD-202) | Nessuna ripartizione. |
| 4-4 | Resistenza di contatto sulla parte unita | Unisca il cavo applicabile sopra al terminale, la misura dal circuito asciutto, 20mV (massimo). , 10mA. | 5mΩ (massimo) |
5. Prestazione meccanica
| Verifichi la descrizione | Procedura | Requisito | ||
| 5-1 | Forza di inserzione & di ritiro dell'azionatore | Inserisca e ritiri i connettori al tasso della velocità di 25±3mm/minuto. | Riferisca al paragrafo 7 | |
| 5-2 | La piegatura estrae la forza | Ripari il terminale unito, applichi assiale estraggono la forza sul cavo al ratto della velocità di 25±3mm/minuto. (Basato sopra JIS C5402 6,8) | AWG#28 | 1.0kgf (min) |
| AWG#30 | 0.8kgf (min) | |||
| AWG#32 | 0.5kgf (min) | |||
| 5-3 | Forza terminale di inserzione. | Inserisca il terminale unito nell'alloggio. | 0.50kgf (massimo) | |
| 5-4 | Forza di conservazione alloggio/del terminale. | Applichi assiale estraggono la forza al tasso della velocità di 25±3mm/minuto sul terminale montato nell'alloggio. | 0.50kgf (minimo) | |
| 5-5 | Forza di conservazione di Pin | Applichi la forza di spinta assiale al tasso della velocità di 25±3mm/minuto | 0.50kgf (minimo) | |
| 5-6 | Durevolezza | Una volta accoppiato ripetutamente fino a 50 cicli dal tasso di ciclo 10 al minuto. | Resistenza di contatto 40mΩ (massimo) | |
| 5-7 | Vibrazione |
Ampiezza: 1.5mm PP Tempo di spazzata: 10-55-10 hertz in 1 durata minuta: 2 ore in ogni X.Y.Z riduce. (Basato sopra MIL-STD-202 il metodo 201A) |
Aspetto nessun danno. Resistenza di contatto 40mΩ (massimo) Discontinuità 1 μsec. (Massimo) |
|
| 5-8 | Scossa fisica | 490m/s il ² {50G}, 3 colpi in ogni X.Y.Z riduce. (Basato sopra il metodo 213B Cond di JIS C0041/MIL-STD-202. A) | ||
