Dettagli:
Termini di pagamento e spedizione:
|
| colore: | bianco | Pece: | 1.20mm |
|---|---|---|---|
| Materiale: | PA66 UL94V-0; LCP UL94V-0 (HF) | Gamma del cavo: | AWG28# a 32# |
| Classe di protezione dell'ambiente: | Alogeno libero (HF) | ||
| Evidenziare: | Connettori maschii dell'intestazione,connettore di perno 6 |
||

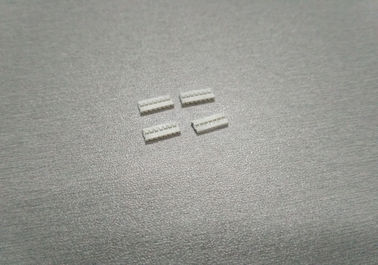

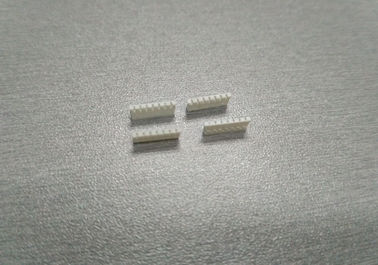

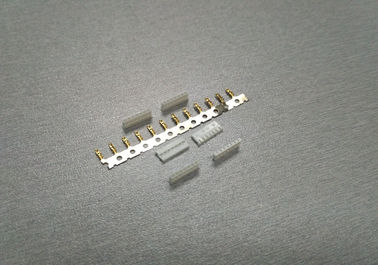

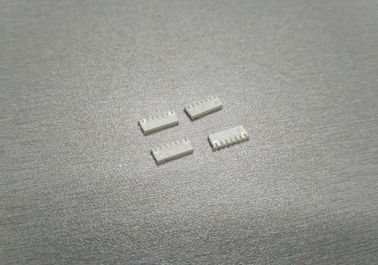

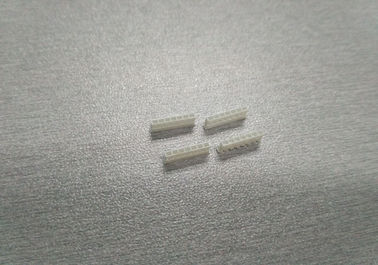

Morsettiera dorata per imbarcarsi sull'alloggio del passo 1.0mm del connettore con i materiali PA66
1, la specificazione del prodotto compreso le proprietà elettriche e meccaniche di base di informazioni di dimensione.
1. Informazioni di base:
Colore: Bianco
Passo: 1.20mm
Circuiti: 2 - 8 posizioni
No. di fila: Singolo
Isolamento OD: 0.80mm
Tipo di imballaggio: Borsa
Gamma del cavo: AWG32# a 28#
Materiale di isolamento: LCP, UL94V-0; PA66, UL94V-0
Pezzi accoppiati: Wafer di serie A1201
Applicazione: Segnale, cavo imbarcare
Materiali terminali: Bronzo fosforoso
Terminale di rivestimento: tipo del D'oro flash
Pacchetto terminale: 20K pc/bobina
Metodo di lavorazione terminale: E-timbrando prima dello stagnato di
2. Caratteristica elettrica:
Valutazione corrente: 1A CA, CC
Valutazione di tensione: 125V CA, CC
Resistenza di contatto: 20mΩ
Resistenza di isolamento: 100mΩ
Tensione di resistenza: 500V AC/minute
3. Caratteristica meccanica:
Gamma di temperature: -25 - 85°C
Forza terminale di inserzione: 1.50kgf (massimo)
Forza di conservazione alloggio/del terminale: 0.40kgf (min)
Forza di conservazione di Pin: 0.50kgf (min)
2, disegno relativo e rapporto
Disegno del prodotto
Relazione sull'esperimento
|
Questo documento è la proprietà di impresa di Xin Pei e consegnata sullo stato preciso che non deve essere rivelato, riprodotto o usato, in tutto o in parte, per la fabbricazione o la vendita da chiunque all'infuori di impresa di Xin Pei. Senza la sua autorizzazione preventiva e quella nessuna destra è assegnata per rivelare o utilizzare tutta l'informazione in questo documento. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. portata Questa specificazione soddisfa le esigenze della prestazione di prodotto del cavo del passo di 1.20mm imbarcare serie dei connettori.
2. Costruzione, dimensioni, materiale & placcatura Vedi i disegni allegati
3. Valutazioni & cavi applicabili
*: Compreso l'aumento di temperatura terminale
4. Prestazione elettrica
5. Prestazione meccanica
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6. Prestazione ambientale ed altre
7. Forza di inserzione/ritiro dell'azionatore [Unità: kgf]
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
